Bước 1: Chọn vị trí lắp đặt

1. Quý khách phải chắc chắn lắp đặt thiết bị trên tường như minh họa trong Hình 1 (Vị trí đứng với các phụ kiện nước hướng xuống dưới).
2. Không được lắp đặt máy cách xa mặt tường như trong hình 2.
3. Máy phải lắp cao hơn mức sàn 1.5 m – 1.7 m.

Bước 2: Tháo mặt trước của thân máy.

Trước khi tháo vỏ máy: Quý khách vui lòng chỉnh các nút Công tắc và Công suất về vị trí “Off” (tắt).

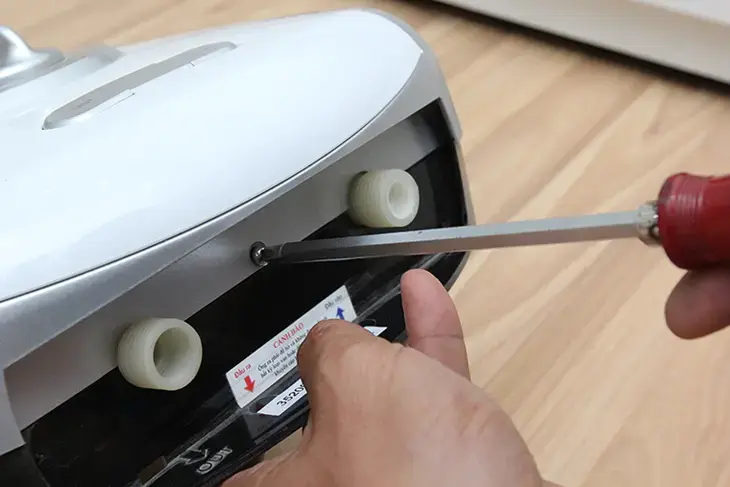

Sử dụng Tuốc nơ vít để mở con ốc dưới đáy máy ra. Sau đó nâng nút công suất và công tắc trước để cho chúng lỏng ra. Lấy Mặt máy ra bằng cách nhấc phần đáy lên rồi tháo phần móc vào ở phía trên máy.

Bước 3: Lắp cố định máy nước nóng

Thiết bị phải cách tường bên phải và bên trái ít nhất 250 mm.

Kê máy lên tường, dùng thước để đảm bảo máy nằm ngay ngắn. Dùng bút chì đánh dấu chỗ treo máy và các lỗ theo mặt sau của máy.

Lấy máy ra khỏi vị trí và bắt đầu khoan lỗ, đóng tắc-kê rồi đặt máy lên sao cho các lỗ sẵn có thẳng hàng với vị trí đóng tắc kê, tiến hành vặn chặt vít.

Lắp thiết bị lên tường bằng 4 vít

Bắt vít vào hai tắc kê phía trên thông qua các lỗ vít ở trên thiết bị

Sau khi vặn chặt hai vít phía trên, vặn chặt hai vít còn lại.

Kiểm tra thiết bị đã bắt chắc chắn vào tường bằng cách thử xê dịch qua bên phải và trái.

Bước 4: Quy trình đi dây điện

Nối với đầu ELB của máy bằng dây điện cáp mềm 2.5 mm², 3 lõi.

Tháo kẹp giữ dây và lắp dây. Đấu chặt dây với ELB (L,N) bằng ốc xoắn.

Đấu dây theo cực nóng, mát (L,N).

1. Đấu dây sai cực nóng, mát (L,N) sẽ gây rò rỉ điện, cháy, v.v…

Bước 5: Cọc nối đất

Máy nước nóng phải được nối dây xuống đất. Việc nối dây không đúng cách có thể gây giật điện.

Cách thức nối đất. Chọn một chỗ ẩm để chôn cọc nối đất tùy chọn (DQ-6H). Cọc nối đất phải được chôn sâu ít nhất 70 cm so với mặt đất.

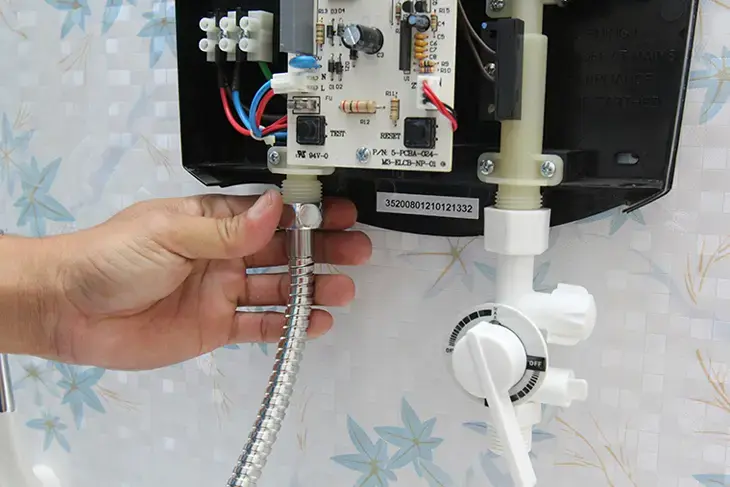

Bước 6: Lắp đặt ống dẫn

1. Đặt Đệm Cao su vào giữa Hệ thống Lọc và Ống nước mềm.
2. Không sử dụng Băng quấn ống nước. Vặn chặt bằng cờ-lê.
3. Đặt Đệm Cao su vào giữa Hệ thống Lọc và Máy chính.
4. Không sử dụng Băng quấn ống nước. Dùng tay vặn thật chặt.
5. Đặt Đệm Cao su vào giữa Dây ra vòi sen và Máy chính.
6. Không sử dụng Băng quấn ống nước. Dùng tay vặn thật chặt.
7. Đặt Đệm Cao su vào giữa Dây ra vòi sen và Đầu Vòi sen.
8. Không sử dụng Băng quấn ống nước. Dùng tay vặn thật chặt.
9. Hệ thống Lọc cần lắp hướng ra phía trước của thiết bị

Lưu ý:

Không được nối đầu vào hoặc đầu ra của ống nước với các đầu ra khác: Áp lực có thể giảm do nước bị rút sang điểm khác. Nhiệt độ nước vòi sen có thể trở nên rất nóng.

Đảm bảo rằng không có nước bị rỉ ra ở đầu nối các ống.

Bước 7: Lắp mặt trước vào máy

Tiến hành lắp mặt trước vào máy, sử dụng ốc vít đã tháo ra để gắn cố định mặt vào thân máy.

Khi lắp mặt vào máy không được ấn nút test ELB.

Bước 8: Lắp đặt vòi sen

Lắp đặt giá đỡ thanh trượt sao cho vòi đầu sen không cao quá cạnh trên thiết bị.

Bước cuối cùng: Tiến hành chạy thử

Kiểm tra điện trước khi bật máy.

1. Bật “ON” ở cầu dao và công tắc 2 cực.
2. Đưa ELB của máy sang vị trí Bật. (Đẩy cần cài ELB lên nếu cần ở vị trí bật xuống)
3. Ấn nút kiểm tra ELB.
4. Sẽ là bình thường nếu ELB chuyển sang Tắt (Cần cài ELB bật xuống). Đẩy cần cài ELB lên
5. nếu cần cài ELB không cài được khi đẩy lên hoặc trượt ngay xuống khi sử dụng thì hãy liên
6. hệ ngay với đại lý ủy quyền.
7. Kiểm tra bộ ELB cài sẵn (hàng tháng) để tránh rủi ro cho người dùng như hư hại tài sản,
8. thương tích nghiêm trọng hoặc tử vong.

Cho nguồn nước vào trong bình

1. Mở Van nước chính.
2. Vặn Nút Lượng Nước chiều kim đồng hồ.
3. Kiểm tra xem nước có bị rò ở đường ống hay không.

Khởi động máy nước nóng

1. Xoay hoặc Ấn Nút On-Off (BẬT-TẮT) kích hoạt và nước bắt đầu chảy ra khỏi Đầu Vòi Sen.
2. Điều chỉnh nhiệt độ phù hợp.
